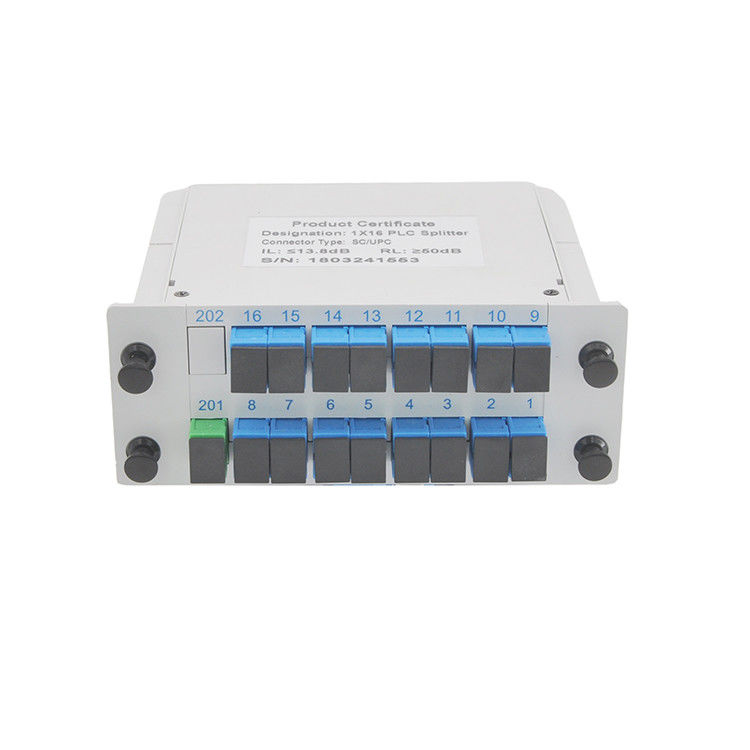

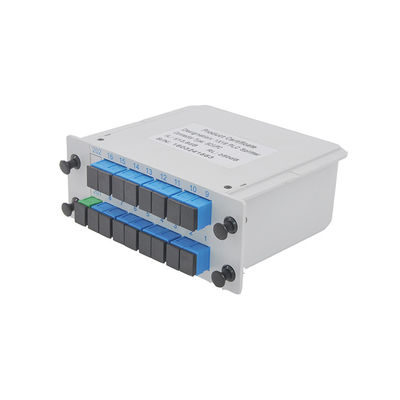

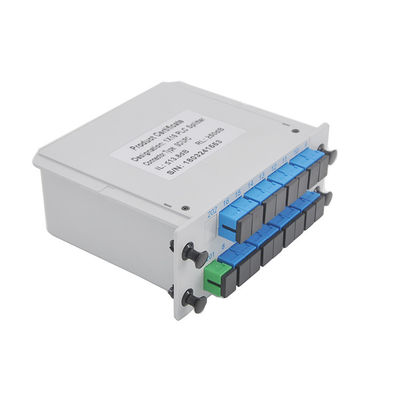

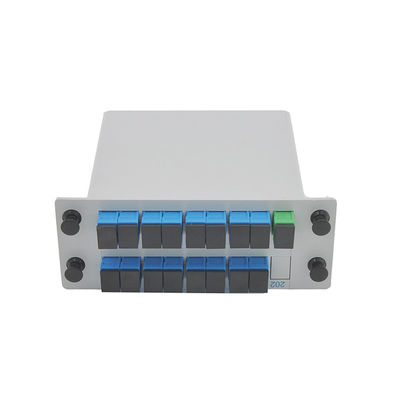

Détails sur le produit:
|
Nom de produit: | diviseur de PLC | Type: | Type 1x16 de cassette |
---|---|---|---|
Application: | Solution de FTTH FTTX | Type de fibre: | G657A1 |
Type de connecteur: | SC/UPC | Longueur d'onde: | 1260-1650nm |
Longueur de fibre: | 1M, 1.5M ou adapté aux besoins du client | Article: | Type de carte spliter de PLC |
Perte par insertion: | ≤13,8 dB | modèle: | SM/MM |
Rapport de diviseur: | 1*16 | Mots-clés: | Diviseur de PLC de cassette |
Surligner: | diviseur optique de PLC de la fibre 1x16,Diviseur optique de PLC de fibre de RPA,Diviseur de PLC du diviseur 1x16 de cassette |
Le diviseur optique de PLC de la fibre des UT-rois est l'un des dispositifs passifs les plus importants dans le lien de fibre optique. Des guides d'ondes sont fabriqués utilisant la lithographie sur un substrat de tectite, qui tient compte de conduire des pourcentages spécifiques de lumière. En conséquence, les diviseurs de PLC offrent précis et même des fentes avec la perte minimale dans un paquet efficace.
C'est un dispositif tandem de fibre optique avec beaucoup de terminaux d'entrée et sortie, particulièrement applicables à un réseau optique passif (EPON, GPON, BPON, FTTX, FTTH etc.) pour relier les forces de défense principale et l'équipement terminal et à s'embrancher le signal optique.
Spécifications
Article |
1x2 |
1x3 |
1x4 |
1x6 |
1x8 |
1x12 |
||||||||||
Longueur d'onde de fonctionnement (nanomètre) |
1260-1650 |
|||||||||||||||
Type de fibre |
G657A1 ou comme ordre des clients |
|||||||||||||||
Connecteur |
SC/FC/LC |
|||||||||||||||
Section d'olive |
UPC/APC |
|||||||||||||||
Perte par insertion (DB) |
≤4.1 |
≤6.4 |
≤7.4 |
≤9.3 |
≤10.5 |
≤12.8 |
||||||||||
Uniformité de perte (DB) |
≤0.4 |
≤0.4 |
≤0.6 |
≤1.6 |
≤0.8 |
≤1.2 |
||||||||||
Perte de retour (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
Perte dépendante de polarisation (DB) |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.25 |
||||||||||
Directivité (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
Perte de corrélation de la température -40|℃85 (DB) |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
||||||||||
Taille (millimètre) (LxWxH) |
40×4×4 |
60×7×4 |
||||||||||||||
La température fonctionnante (℃) |
-40|85 |
|||||||||||||||
Température de stockage (℃) |
-40|85 |
|||||||||||||||
Article |
1x16 |
1x24 |
1x32 |
1x48 |
1x64 |
1x128 |
||||||||||
Longueur d'onde de fonctionnement (nanomètre) |
1260-1650 |
|||||||||||||||
Connecteur |
SC/FC/LC |
|||||||||||||||
Section d'olive |
UPC/APC |
|||||||||||||||
Type de fibre |
G657A1 ou comme ordre des clients |
|||||||||||||||
Perte par insertion (DB) |
≤13.8 |
≤15.8 |
≤16.8 |
≤18.7 |
≤20.5 |
≤24.1 |
||||||||||
Uniformité de perte (DB) |
≤1.2 |
≤1.5 |
≤1.5 |
≤2.0 |
≤2.0 |
≤2.5 |
||||||||||
Perte de retour (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
Perte dépendante de polarisation (DB) |
≤0.25 |
≤0.3 |
≤0.3 |
≤0.4 |
≤0.4 |
≤0.4 |
||||||||||
Directivité (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
Perte de corrélation de la température -40|℃85 (DB) |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
||||||||||
Taille (millimètre) (LxWxH) |
60×7×4 |
60×12×6 |
NON-DÉTERMINÉ |
|||||||||||||
La température fonctionnante (℃) |
-40|85 |
|||||||||||||||
Température de stockage (℃) |
-40|85 |
|||||||||||||||
Article |
2x2 |
2x4 |
2x8 |
2x16 |
2x32 |
2x64 |
2x128 |
|||||||||
Longueur d'onde de fonctionnement (nanomètre) |
1260-1650 |
|||||||||||||||
Type de fibre |
G657A1 ou comme ordre des clients |
|||||||||||||||
Connecteur |
SC/FC/LC |
|||||||||||||||
Section d'olive |
UPC/APC |
|||||||||||||||
Perte par insertion (DB) |
≤4.5 |
≤7.9 |
≤10.8 |
≤14.1 |
≤17.3 |
≤21.1 |
≤24.8 |
|||||||||
Uniformité de perte (DB) |
≤0.9 |
≤1.1 |
≤1.2 |
≤1.5 |
≤1.8 |
≤2.2 |
≤2.5 |
|||||||||
Perte de retour (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
|||||||||
Perte dépendante de polarisation (DB) |
≤0.2 |
≤0.2 |
≤0.3 |
≤0.3 |
≤0.4 |
≤0.4 |
≤0.4 |
|||||||||
Directivité (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
|||||||||
Perte de corrélation de la température -40|℃85 (DB) |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
≤0.5 |
|||||||||
Taille (millimètre) (LxWxH) |
50×4×4 |
60×7×4 |
NON-DÉTERMINÉ |
|||||||||||||
La température fonctionnante (℃) |
-40|85 |
|||||||||||||||
Température de stockage (℃) |
-40|85 |
