Détails sur le produit:
|
| Nom de produit: | diviseur de PLC | Type: | Mini Type 1*2 |
|---|---|---|---|
| Application: | Réseau FTTH | Type de fibre: | G657A1 |
| Type de connecteur: | SC/UPC | Longueur d'onde: | 1260-1650nm, 1310nm/1550nm |
| Longueur de fibre: | 1M, 1.5M ou adapté aux besoins du client | Article: | spliter de fibre |

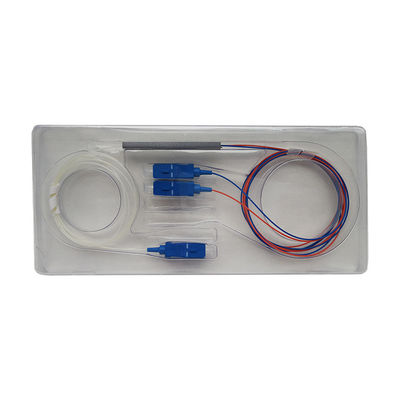

| Perte par insertion: | ≤4.1dB | Paquet: | boîtes en plastique 1pcs 1 |
| modèle: | SM/MM | Dimension: | 60*7*4mm |
| Mettre en évidence: | Diviseur optique de PLC de fibre d'UPC,diviseur optique de PLC de la fibre 1x2,Diviseur optique passif de gpon d'UPC |
||

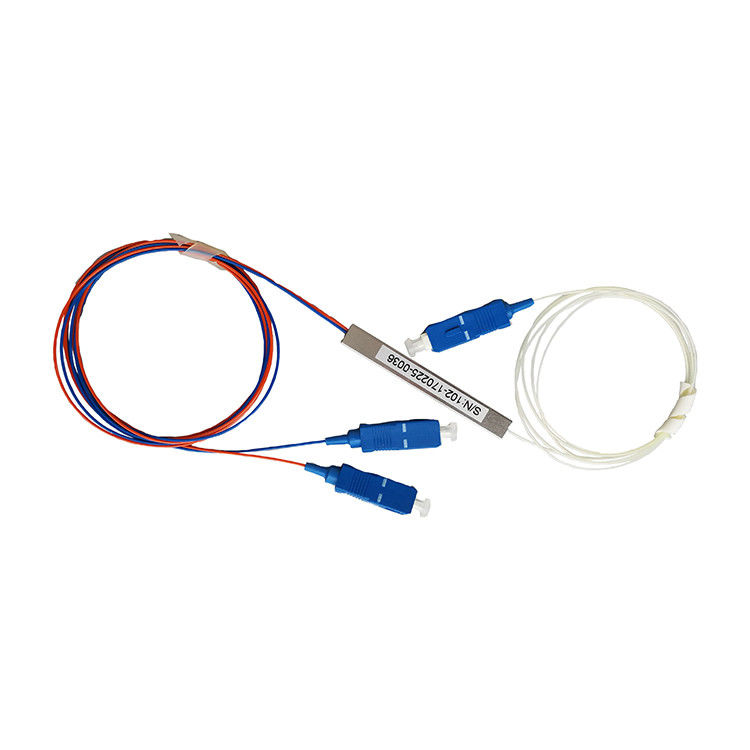

Des diviseurs de PLC d'UT-rois sont utilisés pour séparer ou combiner les signaux optiques. Un PLC (circuit planaire d'onde lumineuse) est un composant micro-optique basé sur la technologie de circuit planaire d'onde lumineuse et fournit à une solution de distribution de lumière de coût bas le petit facteur de forme et la fiabilité élevée. PLCs sont fabriqués utilisant les circuits de guide d'ondes de tectite qui sont alignés avec une puce de rangée de fibre de v-cannelure qui emploie la fibre de ruban. Une fois que tout est aligné et collé, il est alors empaqueté à l'intérieur d'un logement miniature.
Le diviseur optique de PLC de fibre est un composant passif essentiel dans la fibre au réseau à la maison.
Le nom et prénoms du diviseur de PLC est diviseur planaire de circuit d'onde lumineuse. Il adopte la technologie optique de guide d'ondes de silice et est employé pour l'attribution optique de puissance du central téléphonique aux lieux de client dans des réseaux de FTTx et de FTTH.
|
Article |
1x2 |
1x3 |
1x4 |
1x6 |
1x8 |
1x12 |
||||||||||
|
Longueur d'onde de fonctionnement (nanomètre) |
1260-1650 |
|||||||||||||||
|
Type de fibre |
G657A1 ou comme ordre des clients |
|||||||||||||||
|
Connecteur |
SC/FC/LC |
|||||||||||||||
|
Section d'olive |
UPC/APC |
|||||||||||||||
|
Perte par insertion (DB) |
≤4.1 |
≤6.4 |
≤7.4 |
≤9.3 |
≤10.5 |
≤12.8 |
||||||||||
|
Uniformité de perte (DB) |
≤0.4 |
≤0.4 |
≤0.6 |
≤1.6 |
≤0.8 |
≤1.2 |
||||||||||
|
Perte de retour (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Perte dépendante de polarisation (DB) |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.25 |
||||||||||
|
Directivité (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Perte de corrélation de la température -40|℃85 (DB) |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
||||||||||
|
Taille (millimètre) (LxWxH) |
40×4×4 |
60×7×4 |
||||||||||||||
|
La température fonctionnante (℃) |
-40|85 |
|||||||||||||||
|
Température de stockage (℃) |
-40|85 |
|||||||||||||||
|
Article |
1x16 |
1x24 |
1x32 |
1x48 |
1x64 |
1x128 |
||||||||||
|
Longueur d'onde de fonctionnement (nanomètre) |
1260-1650 |
|||||||||||||||
|
Connecteur |
SC/FC/LC |
|||||||||||||||
|
Section d'olive |
UPC/APC |
|||||||||||||||
|
Type de fibre |
G657A1 ou comme ordre des clients |
|||||||||||||||
|
Perte par insertion (DB) |
≤13.8 |
≤15.8 |
≤16.8 |
≤18.7 |
≤20.5 |
≤24.1 |
||||||||||
|
Uniformité de perte (DB) |
≤1.2 |
≤1.5 |
≤1.5 |
≤2.0 |
≤2.0 |
≤2.5 |
||||||||||
|
Perte de retour (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Perte dépendante de polarisation (DB) |
≤0.25 |
≤0.3 |
≤0.3 |
≤0.4 |
≤0.4 |
≤0.4 |
||||||||||
|
Directivité (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Perte de corrélation de la température -40|℃85 (DB) |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
||||||||||
|
Taille (millimètre) (LxWxH) |
60×7×4 |
60×12×6 |
NON-DÉTERMINÉ |
|||||||||||||
|
La température fonctionnante (℃) |
-40|85 |
|||||||||||||||
|
Température de stockage (℃) |
-40|85 |
|||||||||||||||
|
Article |
2x2 |
2x4 |
2x8 |
2x16 |
2x32 |
2x64 |
2x128 |
|||||||||
|
Longueur d'onde de fonctionnement (nanomètre) |
1260-1650 |
|||||||||||||||
|
Type de fibre |
G657A1 ou comme ordre des clients |
|||||||||||||||
|
Connecteur |
SC/FC/LC |
|||||||||||||||
|
Section d'olive |
UPC/APC |
|||||||||||||||
|
Perte par insertion (DB) |
≤4.5 |
≤7.9 |
≤10.8 |
≤14.1 |
≤17.3 |
≤21.1 |
≤24.8 |
|||||||||
|
Uniformité de perte (DB) |
≤0.9 |
≤1.1 |
≤1.2 |
≤1.5 |
≤1.8 |
≤2.2 |
≤2.5 |
|||||||||
|
Perte de retour (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
|||||||||
|
Perte dépendante de polarisation (DB) |
≤0.2 |
≤0.2 |
≤0.3 |
≤0.3 |
≤0.4 |
≤0.4 |
≤0.4 |
|||||||||
|
Directivité (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
|||||||||
|
Perte de corrélation de la température -40|℃85 (DB) |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
≤0.5 |
|||||||||
|
Taille (millimètre) (LxWxH) |
50×4×4 |
60×7×4 |
NON-DÉTERMINÉ |
|||||||||||||
|
La température fonctionnante (℃) |
-40|85 |
|||||||||||||||
|
Température de stockage (℃) |
-40|85 |
|||||||||||||||
