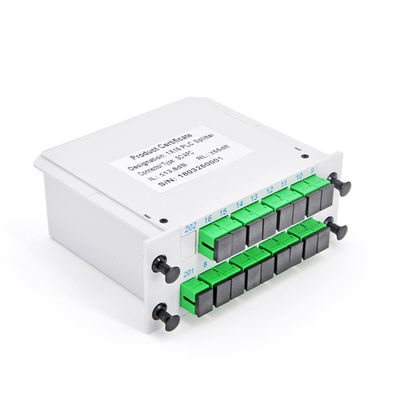

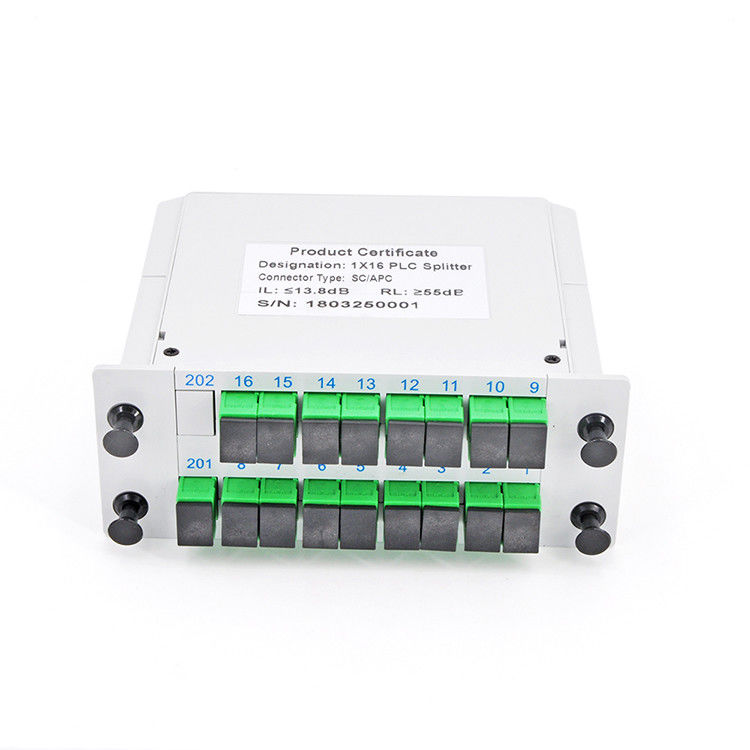

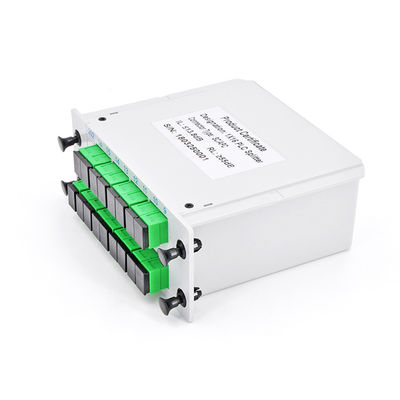

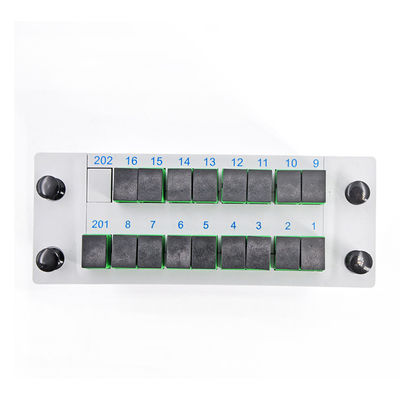

Détails sur le produit:
|
| Nom de produit: | diviseur de PLC | Type: | Type 1x16 de cassette |
|---|---|---|---|
| Application: | Solution de FTTH FTTX | Type de fibre: | G657A1 |
| Type de connecteur: | SC/apc | Longueur d'onde: | 1260-1650nm |
| Longueur de fibre: | 1M, 1.5M ou adapté aux besoins du client | Article: | Spliter de GPON |
| Perte par insertion: | ≤13,8 dB | modèle: | SM/MM |
| Rapport de diviseur: | 1*16 | Mots-clés: | Diviseur de PLC de cassette |
| Mettre en évidence: | Diviseur optique de PLC de fibre de LC,Diviseur optique de PLC de fibre de Pon,Diviseur passif de fibre de Pon |
||
Cassette Card Inserting Type fibre optique d'UT-rois de diviseur de PLC de 1x8 avec le connecteur de SC/UPC est un composant qui coupe la puissance légère optique d'un itinéraire en différents itinéraires. Le diviseur de PLC de Molex offre à usine de la meilleure qualité la représentation optique commandée sur un grand choix de connecteurs qui permettent l'installation rapide et économique.
Le diviseur de fibre optique est un type de dispositif optique de gestion de puissance qui est fabriqué utilisant la technologie optique de guide d'ondes de silice.
Il comporte la fiabilité de petite taille et élevée, la gamme de longueurs d'onde de fonctionnement large et la bonne uniformité de canal en canal, et est très utilisé dans des réseaux de PON pour réaliser la division de puissance de signal optique.
L'UT-roi fournit la série entière de produits du diviseur 1xN et 2xN qui sont travaillés pour des applications spécifiques. Tous les produits rencontrent GR-1209-CORE et GR-1221-CORErequirements.
Spécifications
|
Article |
1x2 |
1x3 |
1x4 |
1x6 |
1x8 |
1x12 |
||||||||||
|
Longueur d'onde de fonctionnement (nanomètre) |
1260-1650 |
|||||||||||||||
|
Type de fibre |
G657A1 ou comme ordre des clients |
|||||||||||||||
|
Connecteur |
SC/FC/LC |
|||||||||||||||
|
Section d'olive |
UPC/APC |
|||||||||||||||
|
Perte par insertion (DB) |
≤4.1 |
≤6.4 |
≤7.4 |
≤9.3 |
≤10.5 |
≤12.8 |
||||||||||
|
Uniformité de perte (DB) |
≤0.4 |
≤0.4 |
≤0.6 |
≤1.6 |
≤0.8 |
≤1.2 |
||||||||||
|
Perte de retour (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Perte dépendante de polarisation (DB) |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.25 |
||||||||||
|
Directivité (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Perte de corrélation de la température -40|℃85 (DB) |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
||||||||||
|
Taille (millimètre) (LxWxH) |
40×4×4 |
60×7×4 |
||||||||||||||
|
La température fonctionnante (℃) |
-40|85 |
|||||||||||||||
|
Température de stockage (℃) |
-40|85 |
|||||||||||||||
|
Article |
1x16 |
1x24 |
1x32 |
1x48 |
1x64 |
1x128 |
||||||||||
|
Longueur d'onde de fonctionnement (nanomètre) |
1260-1650 |
|||||||||||||||
|
Connecteur |
SC/FC/LC |
|||||||||||||||
|
Section d'olive |
UPC/APC |
|||||||||||||||
|
Type de fibre |
G657A1 ou comme ordre des clients |
|||||||||||||||
|
Perte par insertion (DB) |
≤13.8 |
≤15.8 |
≤16.8 |
≤18.7 |
≤20.5 |
≤24.1 |
||||||||||
|
Uniformité de perte (DB) |
≤1.2 |
≤1.5 |
≤1.5 |
≤2.0 |
≤2.0 |
≤2.5 |
||||||||||
|
Perte de retour (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Perte dépendante de polarisation (DB) |
≤0.25 |
≤0.3 |
≤0.3 |
≤0.4 |
≤0.4 |
≤0.4 |
||||||||||
|
Directivité (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Perte de corrélation de la température -40|℃85 (DB) |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
||||||||||
|
Taille (millimètre) (LxWxH) |
60×7×4 |
60×12×6 |
NON-DÉTERMINÉ |
|||||||||||||
|
La température fonctionnante (℃) |
-40|85 |
|||||||||||||||
|
Température de stockage (℃) |
-40|85 |
|||||||||||||||
|
Article |
2x2 |
2x4 |
2x8 |
2x16 |
2x32 |
2x64 |
2x128 |
|||||||||
|
Longueur d'onde de fonctionnement (nanomètre) |
1260-1650 |
|||||||||||||||
|
Type de fibre |
G657A1 ou comme ordre des clients |
|||||||||||||||
|
Connecteur |
SC/FC/LC |
|||||||||||||||
|
Section d'olive |
UPC/APC |
|||||||||||||||
|
Perte par insertion (DB) |
≤4.5 |
≤7.9 |
≤10.8 |
≤14.1 |
≤17.3 |
≤21.1 |
≤24.8 |
|||||||||
|
Uniformité de perte (DB) |
≤0.9 |
≤1.1 |
≤1.2 |
≤1.5 |
≤1.8 |
≤2.2 |
≤2.5 |
|||||||||
|
Perte de retour (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
|||||||||
|
Perte dépendante de polarisation (DB) |
≤0.2 |
≤0.2 |
≤0.3 |
≤0.3 |
≤0.4 |
≤0.4 |
≤0.4 |
|||||||||
|
Directivité (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
|||||||||
|
Perte de corrélation de la température -40|℃85 (DB) |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
≤0.5 |
|||||||||
|
Taille (millimètre) (LxWxH) |
50×4×4 |
60×7×4 |
NON-DÉTERMINÉ |
|||||||||||||
|
La température fonctionnante (℃) |
-40|85 |
|||||||||||||||
|
Température de stockage (℃) |
-40|85 |
|||||||||||||||
