Détails sur le produit:
|
| Nom de produit: | diviseur de PLC | Type: | Type 2x8 de cassette |
|---|---|---|---|
| Application: | Solution de FTTH FTTX | Type de fibre: | G657A1 |
| Type de connecteur: | SC/APC SC/UPC | Longueur d'onde: | 1260-1650nm |
| Article: | Spliter de fibre de cassette | Perte par insertion: | 10.5dB |
| modèle: | SM/MM | Rapport de diviseur: | 2*8 |
| Mots-clés: | Diviseur de PLC de cassette | ||
| Mettre en évidence: | diviseur optique de la fibre multimode 2x8,Diviseur optique de fibre multimode de LGX,Diviseur de fibre de PLC de LGX |
||

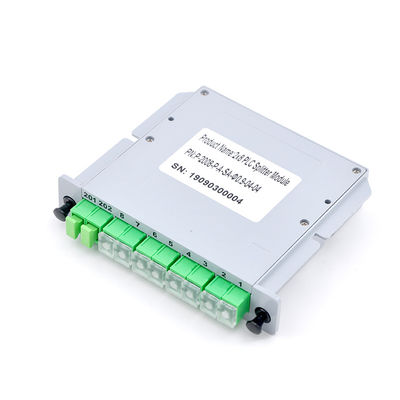

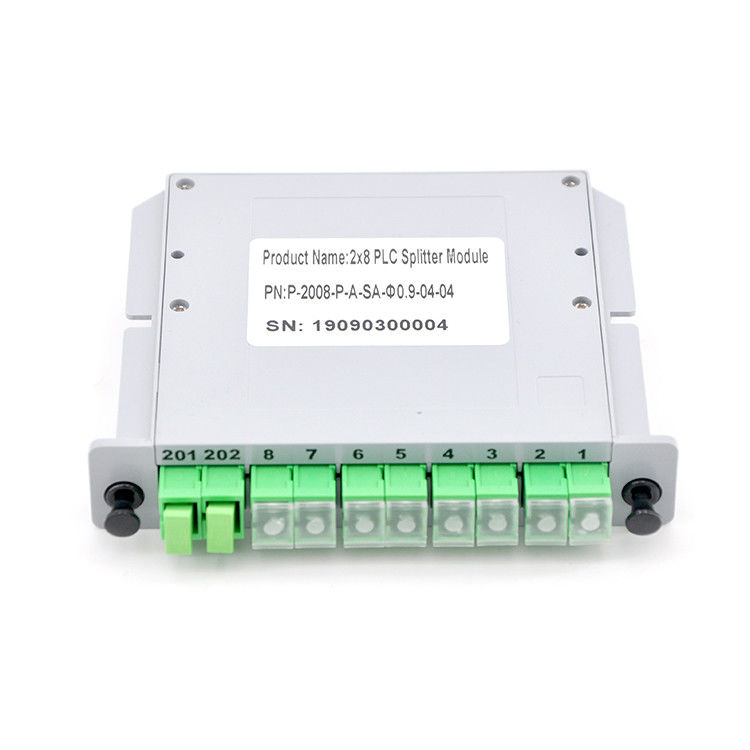

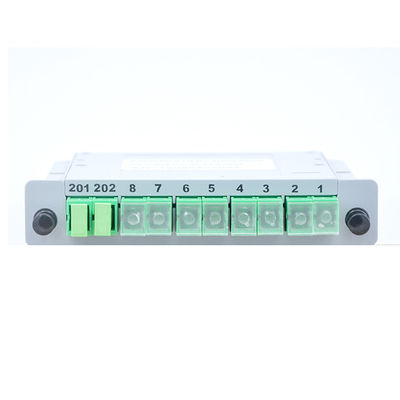

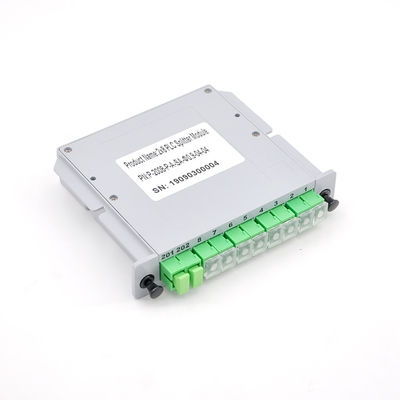

Le type diviseur de fibre optique d'UT-roi carte est un type de dispositif optique de gestion de puissance qui est fabriqué utilisant la technologie optique de guide d'ondes de silice.
Il comporte la fiabilité de petite taille et élevée, la gamme de longueurs d'onde de fonctionnement large et la bonne uniformité de canal en canal, et est très utilisé dans des réseaux de PON pour réaliser la division de puissance de signal optique.
L'UT-roi fournit la série entière de produits du diviseur 1xN et 2xN qui sont travaillés pour des applications spécifiques. Tous les produits rencontrent GR-1209-CORE et GR-1221-CORErequirements.We produisent toutes sortes de diviseurs de PLC d'optique de fibre et se vendent à la maison et à bord : mini type de module, type de module de LGX, type en acier de tube, type nu de fibre, type en plastique de module d'ABS, type de support, type de plateau de module de fusion, type… etc. de fermeture de diviseur.
Spécifications
|
Article |
1x2 |
1x3 |
1x4 |
1x6 |
1x8 |
1x12 |
||||||||||
|
Longueur d'onde de fonctionnement (nanomètre) |
1260-1650 |
|||||||||||||||
|
Type de fibre |
G657A1 ou comme ordre des clients |
|||||||||||||||
|
Connecteur |
SC/FC/LC |
|||||||||||||||
|
Section d'olive |
UPC/APC |
|||||||||||||||
|
Perte par insertion (DB) |
≤4.1 |
≤6.4 |
≤7.4 |
≤9.3 |
≤10.5 |
≤12.8 |
||||||||||
|
Uniformité de perte (DB) |
≤0.4 |
≤0.4 |
≤0.6 |
≤1.6 |
≤0.8 |
≤1.2 |
||||||||||
|
Perte de retour (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Perte dépendante de polarisation (DB) |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.25 |
||||||||||
|
Directivité (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Perte de corrélation de la température -40|℃85 (DB) |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
||||||||||
|
Taille (millimètre) (LxWxH) |
40×4×4 |
60×7×4 |
||||||||||||||
|
La température fonctionnante (℃) |
-40|85 |
|||||||||||||||
|
Température de stockage (℃) |
-40|85 |
|||||||||||||||
|
Article |
1x16 |
1x24 |
1x32 |
1x48 |
1x64 |
1x128 |
||||||||||
|
Longueur d'onde de fonctionnement (nanomètre) |
1260-1650 |
|||||||||||||||
|
Connecteur |
SC/FC/LC |
|||||||||||||||
|
Section d'olive |
UPC/APC |
|||||||||||||||
|
Type de fibre |
G657A1 ou comme ordre des clients |
|||||||||||||||
|
Perte par insertion (DB) |
≤13.8 |
≤15.8 |
≤16.8 |
≤18.7 |
≤20.5 |
≤24.1 |
||||||||||
|
Uniformité de perte (DB) |
≤1.2 |
≤1.5 |
≤1.5 |
≤2.0 |
≤2.0 |
≤2.5 |
||||||||||
|
Perte de retour (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Perte dépendante de polarisation (DB) |
≤0.25 |
≤0.3 |
≤0.3 |
≤0.4 |
≤0.4 |
≤0.4 |
||||||||||
|
Directivité (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Perte de corrélation de la température -40|℃85 (DB) |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
||||||||||
|
Taille (millimètre) (LxWxH) |
60×7×4 |
60×12×6 |
NON-DÉTERMINÉ |
|||||||||||||
|
La température fonctionnante (℃) |
-40|85 |
|||||||||||||||
|
Température de stockage (℃) |
-40|85 |
|||||||||||||||
|
Article |
2x2 |
2x4 |
2x8 |
2x16 |
2x32 |
2x64 |
2x128 |
|||||||||
|
Longueur d'onde de fonctionnement (nanomètre) |
1260-1650 |
|||||||||||||||
|
Type de fibre |
G657A1 ou comme ordre des clients |
|||||||||||||||
|
Connecteur |
SC/FC/LC |
|||||||||||||||
|
Section d'olive |
UPC/APC |
|||||||||||||||
|
Perte par insertion (DB) |
≤4.5 |
≤7.9 |
≤10.8 |
≤14.1 |
≤17.3 |
≤21.1 |
≤24.8 |
|||||||||
|
Uniformité de perte (DB) |
≤0.9 |
≤1.1 |
≤1.2 |
≤1.5 |
≤1.8 |
≤2.2 |
≤2.5 |
|||||||||
|
Perte de retour (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
|||||||||
|
Perte dépendante de polarisation (DB) |
≤0.2 |
≤0.2 |
≤0.3 |
≤0.3 |
≤0.4 |
≤0.4 |
≤0.4 |
|||||||||
|
Directivité (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
|||||||||
|
Perte de corrélation de la température -40|℃85 (DB) |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
≤0.5 |
|||||||||
|
Taille (millimètre) (LxWxH) |
50×4×4 |
60×7×4 |
NON-DÉTERMINÉ |
|||||||||||||
|
La température fonctionnante (℃) |
-40|85 |
|||||||||||||||
|
Température de stockage (℃) |
-40|85 |
|||||||||||||||
