Détails sur le produit:
|
| Nom de produit: | spliter de fbt | Type: | Type de fusible |
|---|---|---|---|
| Application: | Solution de FTTH FTTX | Type de fibre: | G657A1 |
| Type de connecteur: | Sans | Article: | coupleur optique de fibre |
| modèle: | SM | Rapport de diviseur: | 1*2 |
| Diviseur de rapport: | 99:1 à 50:50 | Matériel: | Tube en acier |
| Mettre en évidence: | Diviseur optique de PLC de fibre de FBT,Diviseur optique de PLC de fibre de SUPPORT de PLC,Diviseur de câble optique de fibre de SUPPORT de PLC |
||

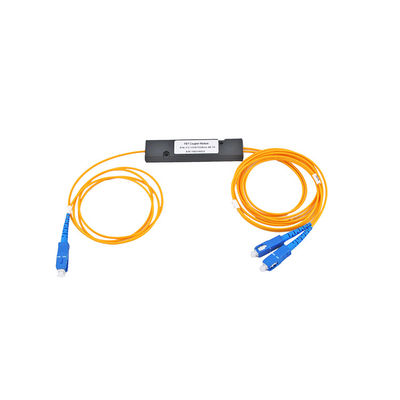

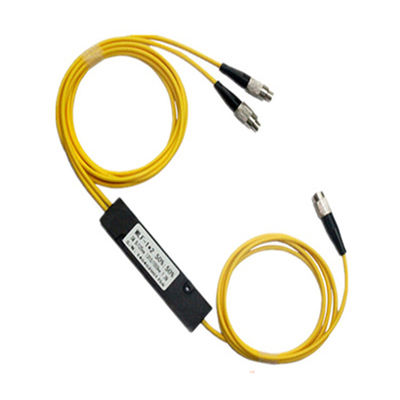

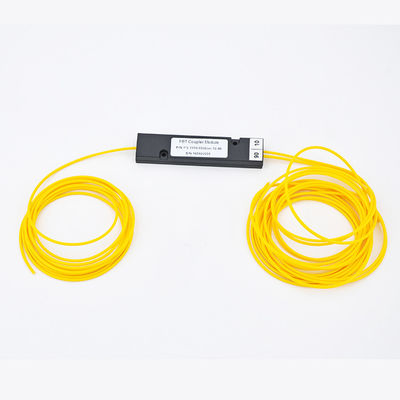

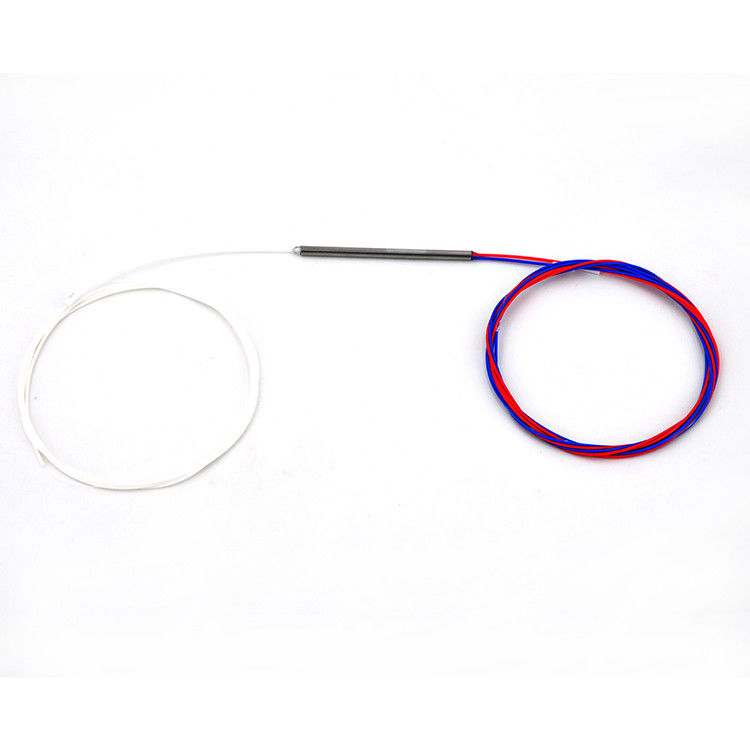

FBT d'UT-rois (chandelle biconique fondue) est la technologie traditionnelle dans laquelle deux fibres sont placées étroitement ensemble, typiquement tordue autour de l'un l'autre et a fusionné par l'application de la chaleur tandis que l'assemblée est prolongée et effilée. Contrôles de source de signal le rapport de accouplement désiré. Les fibres fondues sont protégées par un substrat en verre et puis protégées par un tube d'acier inoxydable, diamètre d'en général 3 millimètres par 54 millimètres long. Des diviseurs de FBT sont largement acceptés et répandus dans les réseaux optiques passifs. L'image suivante montre à un diviseur de 1×2 FBT le diviseur unimodal de fibre de trois fenêtres avec la boîte d'ABS.
| Rapport de accouplement (%) | 50/50 |
| Directivité (DB) | >55 |
| Température de fonctionnement (°C) | -20 - +70 |
| Température de stockage (°C) | -40 - +85 |
| Type de fibre | Corning fibre unimodale de SMF-28, de DS, ou flexcore |
| Longueur de tresse de fibre (m) | 1 |
| Configuration gauche | 1x2 ou 2x2 |
| Dimension de paquet | Paquet 3.0x54mm |
| Coupleur standard de mode unitaire | |
| Catégorie | Prime |
| Rapport de accouplement (%) | 50/50 |
| Perte excédentaire (typique) (DB) | 0,1 |
| Perte par insertion maximum (DB) | 3,4 |
| Sensibilité de polarisation (DB) | 0,1 |
| Longueur d'onde de fonctionnement (nanomètre) | 850, 980, 1310, 1480, 1550, 1585, ou longueur d'onde faite sur commande |
| Coupleur à large bande de mode unitaire | |
| Catégorie | Prime |
| Rapport de accouplement (%) | 50/50 |
| Perte excédentaire (typique) (DB) | 0,1 |
| Perte par insertion maximum (DB) | 3,4 |
| Sensibilité de polarisation (DB) | 0,1 |
| Longueur d'onde de fonctionnement (nanomètre) | 1310+40, 1550+40, 1585 +40, ou longueur d'onde faite sur commande |
Rapport/table de conversion de accouplement perte par insertion
| Rapport de accouplement | Perte par insertion |
| 40/60 | 4.4/2.5 |
| 30/70 | 5.6/1.8 |
| 20/80 | 7.4/1.1 |
| 10/90 | 10.8/0.6 |
| 5/95 | 14.6/0.4 |
| 2/98 | 19.0/0.2 |
| 1/99 | 21.0/0.2 |
| Coupleur à large bande de double fenêtre de mode unitaire | |
| Catégorie | Prime |
| Rapport de accouplement (%) | 50/50 |
| Perte excédentaire (typique) (DB) | 0,1 |
| Perte par insertion maximum (DB) | 3,6 |
| Uniformité (maximum) (DB) | 0,7 |
| Sensibilité de polarisation (DB) | 0,10 |
| Longueur d'onde de fonctionnement (nanomètre) | /1550 1310 + 40, 1310 /1585 + 40, ou longueur d'onde faite sur commande |
Rapport/table de conversion de accouplement perte par insertion
| Rapport de accouplement | Perte par insertion |
| Catégorie | Prime |
| 40/60 | 4.7/2.7 |
| 30/70 | 6.0/1.9 |
| 20/80 | 7.9/1.2 |
| 10/90 | 11.3/0.5 |
| 5/95 | 15.2/0.4 |
| 1/99 | 22.5/0.3 |
Note : 1. Tous les paramètres sont pour le dispositif sans connecteurs.
2. Des caractéristiques spéciales peuvent être adaptées aux besoins du client selon les besoins des clients.
Le diviseur de FBT soutient seulement trois longueurs d'onde : 850nm, 1310nm, et 1550nm, qui fait son incapacité de travailler à d'autres longueurs d'onde. Le diviseur de PLC peut soutenir les longueurs d'onde à partir de 1260 à 1650 nanomètre. La gamme réglable de la longueur d'onde rend le diviseur de PLC approprié à plus d'applications.
Le rapport de division est décidé par les entrées et sorties d'un diviseur de câble à fibres optiques. Le rapport fendu maximum du diviseur de FBT a lieu jusqu'au 1h32, qui signifie qu'un ou deux entrées peuvent être coupées en maximum de sortie de 32 fibres à la fois. Cependant, le rapport fendu du diviseur de PLC est jusqu'à le 1:64 - un ou deux entrées avec un maximum de sortie de 64 fibres. En outre, le diviseur de FBT est personnalisable, et les types particuliers sont 1:3, 1:7, 1h11, etc. Mais le diviseur de PLC est non-personnalisable, et il a seulement des versions standard comme le 1:2, 1:4, 1:8, 1h16, 1h32, et ainsi de suite.
Le signal traité par des diviseurs de FBT ne peut pas être également dédoublé dû à un manque de gestion des signaux, ainsi sa distance de transmission peut être affectée. Cependant, le diviseur de PLC peut soutenir des rapports égaux de diviseur pour toutes les branches, ainsi il est plus stable.
Le diviseur de FBT est typiquement utilisé pour des réseaux exigeant la configuration de diviseur de moins de 4 fentes. Plus la fente est grande, plus le taux d'échec est grand. Quand son rapport de division est plus grand que le 1:8, plus d'erreurs se produiront et causeront un taux d'échec plus élevé. Ainsi, le diviseur de FBT davantage est limité au nombre de fentes dans on couplant. Mais le taux d'échec de diviseur de PLC est beaucoup plus petit.
Dans certains secteurs, la température peut être un facteur crucial qui affecte la perte par insertion des composants optiques. Le diviseur de FBT peut fonctionner stable sous la température de -5 à 75℃. Le diviseur de PLC peut fonctionner à une température ambiante plus large du ℃ -40 à 85, fournissant la représentation relativement bonne dans les secteurs du climat extrême.
En raison de la technologie manufacturière compliquée du diviseur de PLC, son coût est généralement plus haut que le diviseur de FBT. Si votre application est simple et sous peu des fonds, le diviseur de FBT est certainement une solution rentable.
