Dispositif de Mux Demux DWDM de la Manche du module 8 de 8CH 100GHz DWDM
Description
Les modules multicanaux de /demultiplexer de multiplexeur de DWDM (Mux /DeMux) sont disponibles sur l'espacement de canal d'UIT de 200GHz. Ils démontrent la basse perte, l'insensibilité de la température et la représentation fiable dans tous les modules de l'application de système. Mux/DeMux offrent les solutions bonnes marchées de gestion de longueur d'onde qui conviennent au long-courrier, à la métro, et à l'application d'accès
La technologie de DWDM d'UT-rois est une extension de mise en réseau optique. Dispositifs de DWDM (multiplexeur, ou Mux pour faire court) combiner la sortie de plusieurs émetteurs optiques pour la transmission à travers une fibre optique simple. Au mauvais côté, un autre dispositif de DWDM (démultiplexeur, ou un Demux pour faire court) sépare les signaux optiques et les passages combinés chaque canal à un récepteur optique. Seulement une fibre optique est employée entre les dispositifs de DWDM (par direction de transmission). Au lieu d'exiger une fibre optique par paires d'émetteur et de récepteur, DWDM permet à plusieurs canaux optiques d'occuper un câble optique simple de fibre. Comme montré ci-dessous, en adoptant perte par insertion gaussienne de haute qualité de technologie d'AAWG la basse, d'UT-roi DWDM Mux/Demuxprovides (3.5dB typique), et la fiabilité élevée. Avec la structure améliorée, ces multiplexeurs et démultiplexeurs de DWDM peuvent offrir une installation plus facile.
Caractéristiques
espacement de la Manche d'UIT 100GHz (UIT 100GHz)
Basse perte par insertion
transmission en large bande
isolement élevé de canal
De forte stabilité et fiabilité
chemin optique sans époxyde
Applications
1. La Manche Mux/Demux/
2. Système DWDM de DWDM
3. Routeur
4. Amplificateur optique de fibre
5. Système de CATV
Spécifications
|
|
Mux |
Demux |
| Longueur d'onde de la Manche (nanomètre) |
1530.33~1560.61 (grille d'UIT 21~59) |
| Exactitude centrale de longueur d'onde (nanomètre) |
± 0,5 |
| Min Channel Spacing (gigahertz) |
100 |
| Bande passante (largeur de bande de @-0.5dB) (nanomètre) |
>0,22 |
| Perte par insertion (DB) |
Ajoutez/baisse ch. |
≤1.0 |
| Ch réfléchi. |
≤0.4 |
| Planéité de bande passante (DB) |
≤0.3 |
| L'isolement de canal ajoutez/baisse (le DB) |
À canal adjacent |
NON-DÉTERMINÉ |
≥25 |
| La Manche non adjacente |
NON-DÉTERMINÉ |
≥35 |
| Isolement réfléchi (DB) |
≥12 |
| La température de perte par insertion (dB/°C) |
≤0.003 |
| Décalage de la température de longueur d'onde (°C) de nanomètre |
≤0.002 |
| PDL (DB) |
≤0.1 |
| PMD (picoseconde) |
≤0.1 |
| Directivité (DB) |
≥50 |
| Perte de retour (DB) |
≥45 |
| Puissance évaluée (mW) |
500 |
| La température d'opération (°C) |
0 | +70 |
| Température de stockage (°C) |
-40 | +85 |
| Dimension (millimètres) |
L100×W80×H10 |
L'information de commande
| SDWDM |
|
| Espacement de la Manche |
1=100GHz |
| Type d'application |
M=Mux
D=Demux
|
| UIT de canal d'UIT |
C21=1560.61nm
C23=1558.98nm
|
| Diamètre de fibre |
fibre 1=Bare
tube 2=900um lâche
câble de 3=3mm
|
| Longueur de fibre |
1=1Meter
2=2Meter
|
| Connecteur |
0=None
1=FC/APC
2=FC/PC
3=SC/APC
4=SC/PC
5=ST
6=LC
|

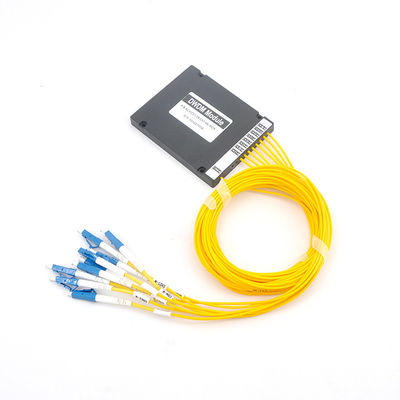

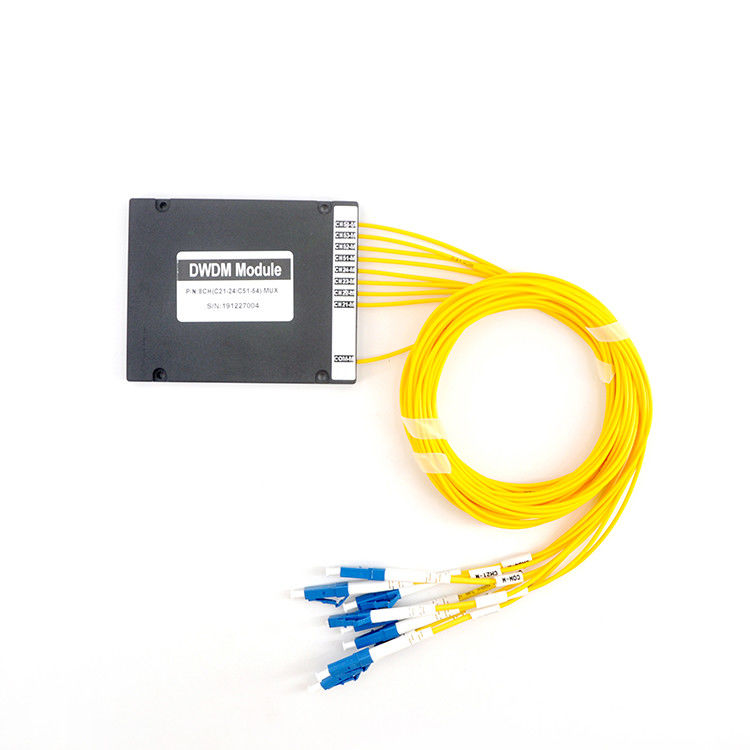

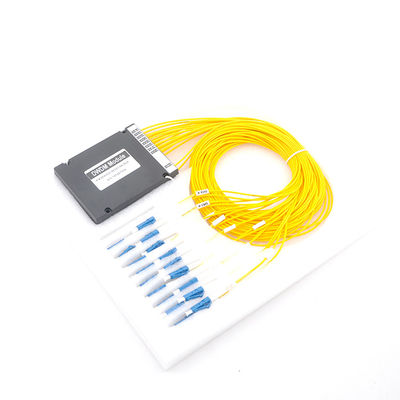

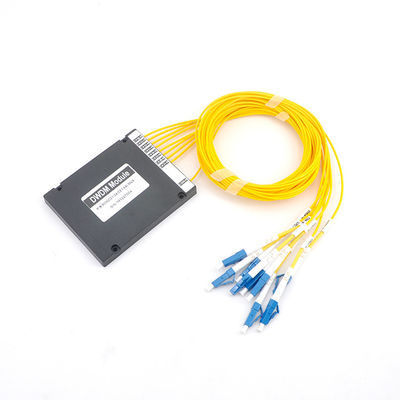

Images détaillées
FAQ
Q : Est-ce que je peux avoir une commande d'échantillon pour ce produit ?
: Oui, nous faisons bon accueil à l'ordre d'échantillon pour examiner et vérifier la qualité. Les échantillons mélangés sont acceptables.
Q : Que diriez-vous du délai d'exécution ?
: L'échantillon a besoin de 3-5 jours, temps de production en série a besoin de 1-2 semaines pour la quantité d'ordre de plus que
Q : Avez-vous une limite de MOQ pour l'ordre d'échantillon ?
: Bas MOQ, 1pc pour la vérification d'échantillon est disponible
Q : Quel est votre meilleur prix ?
: Basé sur la qualité de nos produits et la quantité de votre order.we indiquerait le meilleur prix assorti tout le temps.
Q : Pouvez-vous fournir le service d'OEM/ODM ?
: Oui, nous pouvons. Svp faites-nous connaître vos conditions de deatil.
Q : Comment est-ce que vous embarquez-vous les marchandises et combien de temps il prend pour arriver ?
: Nous nous transportons habituellement par DHL, UPS, Fedex ou TNT. Cela prend habituellement 3-5 jours pour arriver. Ligne aérienne et mer embarquant également facultatif.
