MPO/MTP éventent les cordes de correction de 0.9mm 12F MPO à la corde de LC OM3 Aqua Patch Cable Mtp Patch
Description
Le câble de tronc de MTP d'UT-rois, une alternative rentable à l'arrêt long de champ, est conçu pour la fibre à haute densité raccordant aux centres de traitement des données qui ont besoin d'économie de l'espace et réduisent des problèmes de gestion de câble. Avec les connecteurs des USA Conec MTP et la fibre de Corning Clearcurve, il est optimisé pour 40G QSFP+ SR4/CSR4, liaison directe d'optique de 100G QSFP28 SR4 et applications à haute densité de centre de traitement des données.
Svp note : Les connecteurs des USA Conec MTP sont entièrement conformes avec les normes de MPO, réalisant des niveaux de plus haute performance une fois comparés aux connecteurs génériques de MPO.
Les connecteurs de correction de fibre de MTP se servent des olives de la TA moulées par précision avec des goupilles de guide en métal et des dimensions de logement précises pour assurer l'alignement de fibre en joignant. Le câble de fibre de MTP peut être de masse terminé en combinaisons de 4, 8, 12, 24 et 48 câbles plats de fibre et est typiquement employé dans la carte mère à haute densité et les applications de la carte électronique (carte PCB) dans des données et des systèmes de télécommunication.
Caractéristiques
- Solution économique pour le masse-arrêt de la fibre
- Conçu pour la basse perte et les applications standard de SM et de millimètre de perte
- Câble rond robuste, câble ovale et options nues de ruban disponibles
- Logements de code à couleurs disponibles pour différencier le type de fibre, le type polonais et/ou la catégorie de connecteur
- Bon dans la répétabilité et l'échangeabilité
Application
- Réseau de transmission de données
- Réseau optique de système Access
- Canal de fibre de mise en réseau de zone de stockage
- Architectures à haute densité
Spécifications
Représentation-MTP de connecteur
| Type de connecteur |
12-Fiber ou 24Fiber MPO/MTP (non-goupillé) |
| Polonais |
PC (MILLIMÈTRE) ; RPA (SM) |
| Logement de la couleur |
Millimètre (beige), millimètre d'élite (Aqua), SM (vert), élite de SM (jaune) |
| Perte par insertion, typique (MTP/MPO) |
DB du ≤ 0,10 |
| Perte par insertion, maximum (MTP/MPO) |
DB du ≤ 0,3 |
| Perte de retour (SM de MTP/MPO) |
PC >55dB ; APC> 60dB |
| Perte par insertion, typique (LC/SC) |
DB du ≤ 0,10 |
| Perte par insertion, maximum (LC/SC) |
DB du ≤ 0,3 |
| Perte de retour (SM de LC/SC) |
PC >55dB ; APC> 65dB |
| Longévité (500 accouplements) |
< 0=""> |
Représentation de câble de fibre
| Type de fibre |
OS2, OM1, OM2, OM3, OM4 |
| Compte de fibre |
12,24,48,72,96,144 noyaux |
| DB d'atténuation de fibre (OS2) |
≤0.38 ≤0.34Type maximum (1310nm) ≤0.25 ≤0.19Type maximum (1550nm) |
| DB d'atténuation de fibre (OM1) |
≤3.5 ≤2.7Type maximum (850nm) ≤1.5Max ≤1.2Type (1300nm) |
| DB d'atténuation de fibre (OM2) |
≤3.5 ≤2.7Type maximum (850nm) ≤1.5Max ≤0.9Type (1300nm) |
| DB d'atténuation de fibre (OM3) |
≤3.5 ≤2.7Type maximum (850nm) ≤1.5Max ≤0.9Type (1300nm) |
| DB d'atténuation de fibre (OM4) |
≤3.5 ≤2.7Type maximum (850nm) ≤1.5Max ≤0.9Type (1300nm) |
|
Min.Bandwidth : Lancement excessif [Mégahertz-kilomètres]
|
OM1≥200 (850nm) ≥500 (1300nm) OM2≥500 (850nm) ≥500 (1300nm) OM3≥1500 (850nm) ≥500 (1300nm) OM4≥3500 (850nm) ≥500 (1300nm) |
| Min.Bandwidth : Largeur de bande modale efficace de laser [Mégahertz-kilomètres] |
OM3 ≥2000 (850nm) OM4 ≥4700 (850nm)
|
| Diamètre extérieur |
12fiber : 3,0 ou 5.5mm ; 24fiber : 3,0 ou 5.5mm |
| Couleur externe de veste |
OS2 (jaune), OM2 (orange), OM3 (Aqua), OM4 (pourpre ou Aqua) |
| Matériel externe de veste |
LSZH, OFNP, OFNR |
| Résistance à la traction |
>500N |
| Température de fonctionnement |
-40 | +85°C |

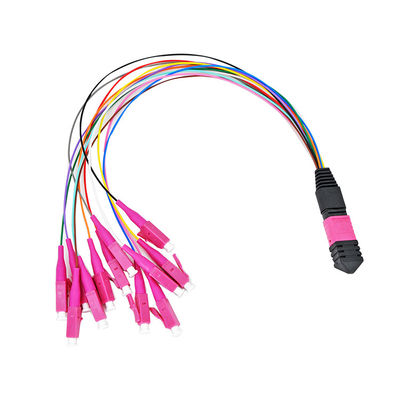

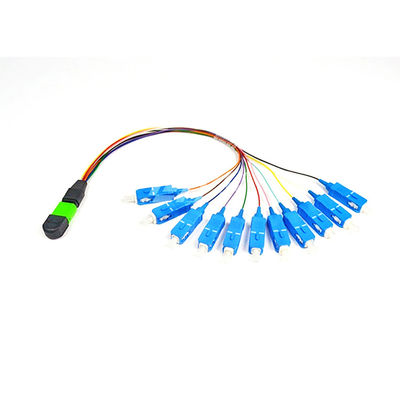

Images détaillées
FAQ
Q : Est-ce que ceux-ci sont en stock ?
: Non, il y a un délai d'exécution d'établir tous les câbles équipés de MTP.
Q : Quelle est la différence entre MTP et MPO ?
: MTP est la marque MPO d'USConec que nous employons. Les termes sont interchangeables.
Q : Comment est-ce que je sais de quel genre j'ai besoin ?
: Le genre se rapporte aux goupilles de guide en métal sortant de l'endface du MTP. La plupart des émetteurs-récepteurs (modules de QSFP) ont les goupilles masculines, ainsi vous auront besoin de câbles femelles pour les relier ensemble.
Q : Là où soyez ceux-ci fabriquez ?
: À notre Melbourne, usine de la Floride, Etats-Unis.
Q : Si je me relie directement de l'émetteur-récepteur à l'émetteur-récepteur, de quel câble de polarité est-ce que j'ai besoin ?
: Vous aurez besoin probablement d'une femelle de la méthode B au câble femelle. Vérifiez svp avec votre documentation pour confirmer.
