La carte 4 de liaison montante de ZTE HUVQ met en communication 2 10GE le panneau optique C300 OLT de liaison montante d'Ethernet d'interface de port de GE du port 2.

Description

Le ZXA10 C300 soutient les cartes suivantes de liaison montante de l'Ethernet 10GE/GE
HUTQ : 2 cartes optiques gauches gauches de liaison montante d'Ethernet d'interface de 10GE et de 2 GE
HUVQ : 2 cartes optiques gauches gauches de liaison montante d'Ethernet d'interface de 10GE et de 2 GE, soutiennent SynE et fonction 1588 de comité technique d'IEEE.

Caractéristiques

Grande capacité, performance à haute densité et haute, et planéité
Il rencontre les conditions pour l'évolution de réseau et le déploiement de la « grande capacité et peu de bureaux », et répond aux exigences du réseau plat, panneaux à haute densité d'interface, et fournit les solutions spéciales pour le grand rapport de division et les scénarios de fond d'application.
accès de Sept-mode à assurer l'évolution continue de réseau
GPON/EPON, 10G PON (XG-PON1/10G-EPON/XGS-PON), et NG-PON2 (TWDM-PON) trois générations des technologies d'accès de PON sont intégrés sur la même plate-forme tout en soutenant le P2P. Déploiement sur demande et accès flexible assurer l'évolution continue de réseau.
Adaptez à la convergence de réseau et au transport de plein-service
Il s'adapte à TDM et porteurs mobiles de voyage de retour, VLAN complet/multicast/des capacités service de QoS et l'excellente représentation de service, qui répond aux exigences de construction de réseau sous le fond de l'avancement optique, le retrait de cuivre,

Paramètre

Indicateur	Statut	Description
COURSE	La LED est éteinte.	La carte est mise hors tension.
	La LED verte est allumée.	La carte à vérification automatique remplit mais ne reçoit pas des données de la carte ordre de commutation et ou du nanomètre.
	La LED verte clignote irrégulièrement.	La carte télécharge des données de la carte ordre de commutation et ou du serveur de gestion du réseau.
	La LED verte clignote lentement (0,5 hertz).	La carte fonctionne correctement.
	La LED rouge est allumée.	Panne du matériel de carte
	La LED rouge clignote lentement (0,5 hertz).	La carte est branchée la fente fausse.
	La LED jaune clignote lentement (0,5 hertz).	La version de logiciel de la carte n'assortit pas cela de la commutation et de la carte ordre. l'Automatique-mise à jour n'est pas configurée sur la carte.
XG1/XG2/G- E1/GE2	La LED verte est éteinte.	Le module optique n'est pas relié ou échec de lien optique.
	La LED verte est allumée.	L'interface optique est reliée (LIEN).
	La LED verte clignote.	L'interface optique est envoyante et recevante les données (ACTIVES).

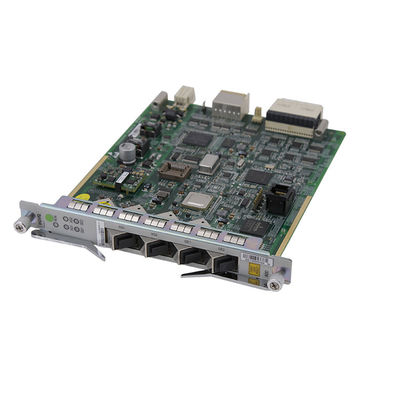

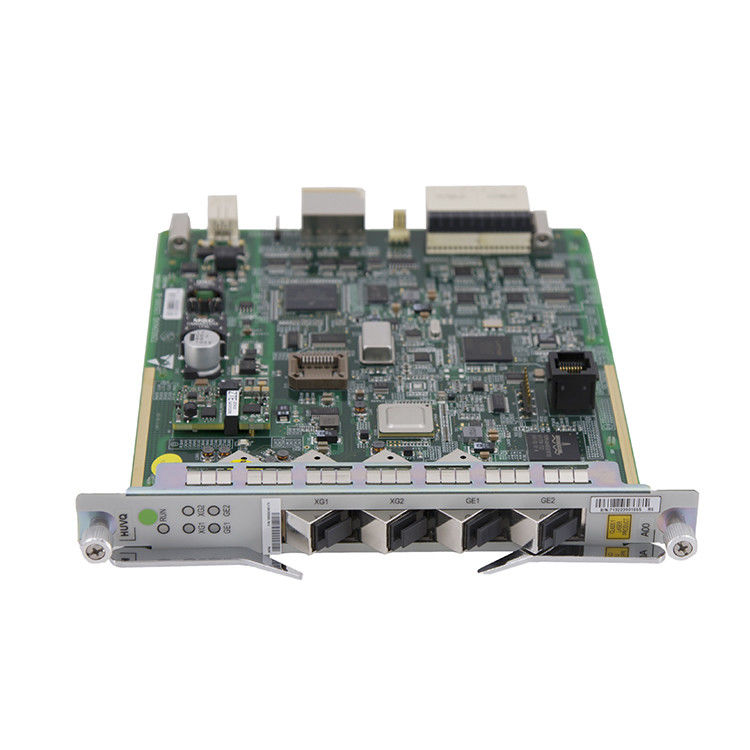

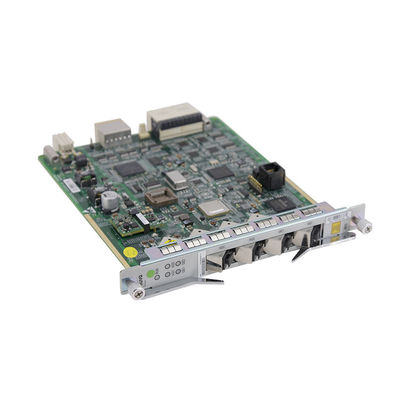

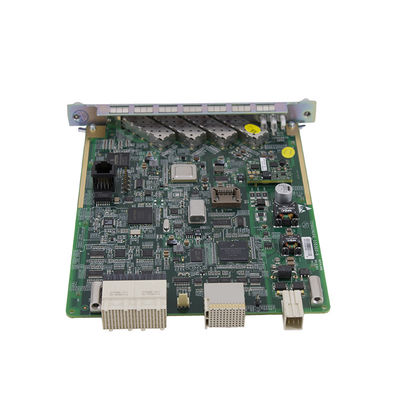

Images détaillées

FAQ

1, Q : Quelle est différence de HUVQ et de HUTQ ?

: HUTQ et HUVQ sont le port 10GE de ZTE 2 et la carte optique gauche de liaison montante d'Ethernet d'interface de 2 GE mais seulement HUVQ peut soutenir SynE et fonction 1588 de comité technique d'IEEE.



2, Q : Quelles sont les relations de cartographie entre la carte de liaison montante et la commutation et carte ordre pour ZXA10 C300/C350/C320 ?

:

Type de carte	Nom de carte	Commutation et carte ordre					Fente
		SCXN	SCTM	SCXM	SCXL	SMXA
Carte de liaison montante d'Ethernet	XUTQ	Χ	√	Χ	√	Χ	Logement pour carte de lien de liaison montante de ZXA10 C300/C350
	XUVQ	Χ	√	Χ	√	Χ	Logement pour carte de lien de liaison montante de ZXA10 C300/C350
	GUFQ	√	√	√	√	Χ	Logement pour carte de lien de liaison montante de ZXA10 C300/C350
	GUSQ	√	√	√	√	Χ	Logement pour carte de lien de liaison montante de ZXA10 C300/C350
	HUTQ	√	√	√	√	Χ	Logement pour carte de lien de liaison montante de ZXA10 C300/C350
	HUVQ	√	√	√	√	Χ	Logement pour carte de lien de liaison montante de ZXA10 C300/C350
	UCDC/1	Χ	Χ	Χ	Χ	√	Carte de fille de ZXA10 C320 SMXA
	UCDC/3	Χ	Χ	Χ	Χ	√	Carte de fille de ZXA10 C320 SMXA
	UCDC/5	Χ	Χ	Χ	Χ	√	Carte de fille de ZXA10 C320 SMXA





3, Q : Quelles sont les interfaces de liaison montante de ZXA10 C300 ont inclus ?

:

Type d'interface	Carte d'interface	Quantité d'interface
Interface optique de GE	GUFQ	4
	GUSQ	4
	HUVQ	2
	HUTQ	2
Interface 10GE optique	XUTQ	4
	XUVQ	4
	HUVQ	2
	HUTQ	2





4, Q : HUVQ soutient-il l'accès client et cascader d'Ethernet ?

: NON, il ne fait pas. Il soutient SynE et fonction 1588 de comité technique d'IEEE.
